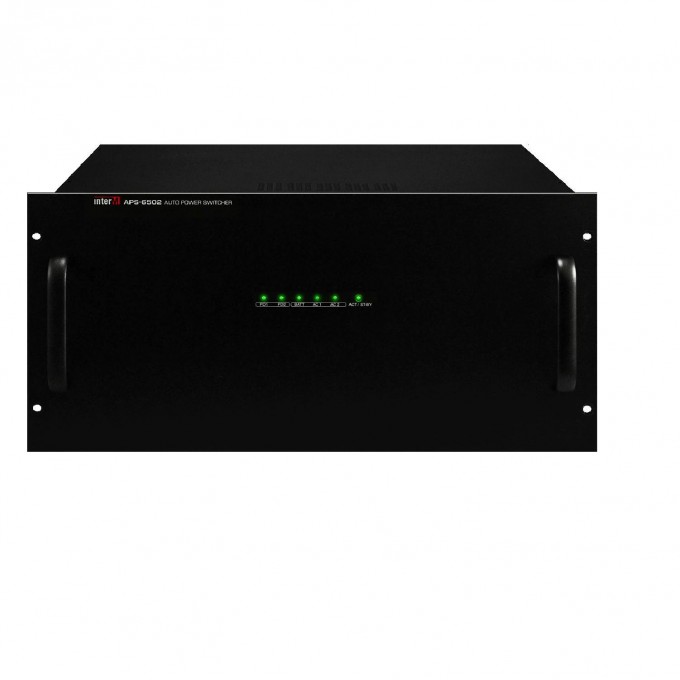

Функциональные блоки INTER-M APS-6502 80164
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Блок резервирования источников питания Inter-M APS-6502 предназначен для обеспечения бесперебойного питания в системах оповещения и управления эвакуацией.
В комплексе с двумя независимыми источниками переменного напряжения 220 В 50 Гц, двумя блоками контроля и распределения питания PD-6359 (PD-659), аккумуляторными батареями напряжением 24 В, блок APS-6502 поддерживает надежную работу системы в аварийных ситуациях.
При пропадании напряжения от основного источника переменного напряжения 220 В 50 Гц происходит автоматическое подключение к резервному источнику. Резервируются также блоки контроля и распределения питания - в случае выхода из строя основного блока подключается резервный. Если отключаются оба источника переменного сетевого напряжения или выходят из строя оба блока PD-6359 (PD-659), то питание системы осуществляется от аккумуляторных батарей.
Блок APS-6502 обладает интерфейсом RS-485, через который из программы MS-6100 возможен контроль состояния источников питания, управление их переключением, включением и выключением питания системы оповещения. Светодиодная индикация режимов работы осуществляется также и на передней панели блока.
Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.
Характеристики:
| Габаритные размеры (Ш×В×Г) | 482×222×340 мм |
| Габаритные размеры упаковки (Ш×В×Г) | 575×320×470 мм |
| Количество неотключаемых розеток переменного тока | 2 |
| Количество отключаемых розеток переменного тока | 9 (3 группы по 3 розетки) |
| Количество установочных мест | 5 U |
| Макс. суммарный выходной ток с отключаемых выходов постоянного тока (AMP ONLY) | 60 А |
| Максимальная потребляемая мощность (24 В) | 20 Вт |
| Максимальный выходной ток с отключаемых розеток переменного тока | 15 А на группу, 20 А суммарный |
| Максимальный суммарный выходной ток с неотключаемых розеток переменного тока | 3 А |
| Максимальный суммарный ток с отключаемых выходов постоянного тока (RACK ONLY) | 3,5 А |
| Максимальный ток на входах от основной (AC-1) и резервной (AC-2) сети | 20 А |
| Максимальный ток на выходах для подключения основного (PD-1) и резервного блока контроля и распределения питания(PD-2) | 20 А |
| Масса (нетто) | 9,64 кг |
| Масса оборудования с упаковкой | 12,02 кг |
| Напряжение аккумуляторных батарей | 24 В ± 20% |
| Напряжение на входах от основной (AC-1) и резервной (AC-2) сети | 220 В ± 15% 50 Гц |
| Напряжение на выходах для подключения основного (PD-1) и резервного блока контроля и распределения питания | 220 В ± 15% 50 Гц |
| Напряжение на отключаемых выходах постоянного тока (RACK ONLY) | 24 В ± 20% |
| Напряжение на отключаемых и неотключаемых выходных розетках переменного тока | 220 В ± 15% 50 Гц |
| Потребляемая мощность в дежурном режиме (24 В) | 15 Вт |
