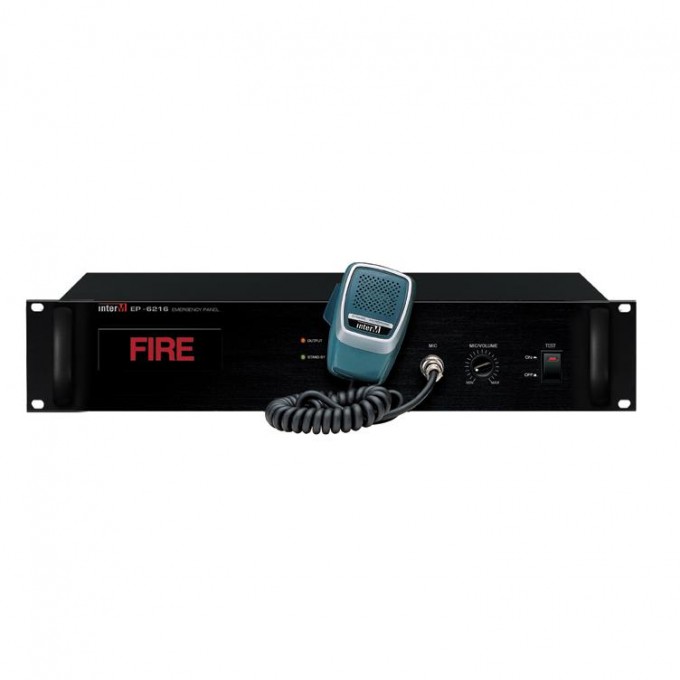

Inter-M EP-6216 - Блок тревожной сигнализации

Блок тревожной сигнализации EP-6216 не является самостоятельнымустройством, для его корректной работы необходим контроллер ECS-6216P.

В устройстве предусмотрено 5 балансных линейных входов сразличным уровнем приоритета, 1 балансный линейный выход, микрофон-тангента дляручного управления эвакуацией. Микрофон-тангента установлен на передней панели EP-6216. Клеммына задней панели можно использовать для подключения внешнего микрофона, если оператору системы неудобно использовать микрофон-тангенту. Выбор зон для речевого оповещения осуществляется с помощью ECS-6216P.

В случае пожара EP-6216 отключает все неприоритетные входы и вавтоматическом режиме транслирует в зоны пожара сигнал сирены. Через 7секунд сигнал сирены отключается, и на выходных клеммах появляетсяпостоянное напряжение 24 В, которое используется для включения, цифрового магнитофона PV-6232, на котором в формате MP3записано тревожное сообщение. Если трансляция речевых сообщений припожаре не требуется (тип 1 или 2 СОУЭ согласно СП 3.13130-2009), то блокEP-6216 может использоваться для трансляции только сирены.

При нажатии и удержании кнопки TEST устройство переходит врежим тестирования. При этом загорается индикатор FIRE, отключаютсясигналы от неприоритетных источников. Встроенный мониторныйгромкоговоритель воспроизводит сигнал сирены, а через 7 секунд тревожноесообщение от внешнего источника, такого как PV-6232. В режиметестирования звуковые сигналы в зонах не транслируются. При отпусканиикнопки TEST устройство возвращается в автоматический режим работы.

Питание устройства осуществляется от контроллера системы оповещения ECS-6216P.

Конструкция блока EP-6216 предусматривает установку в стандартный 19' аппаратный шкаф.
