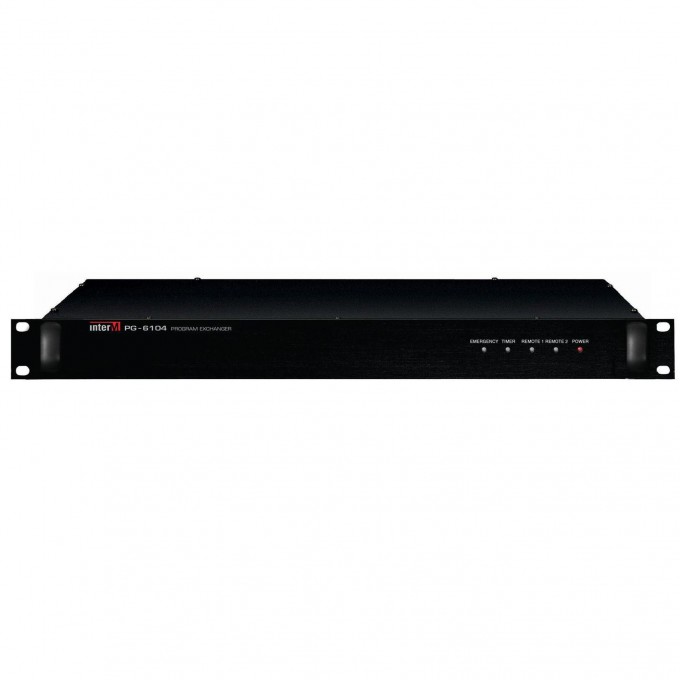

Функциональные блоки INTER-M PG-6104 80010
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Блок программного обмена Inter-M PG-6104 предназначен для применения в многоканальных системах автоматического оповещения и музыкальной трансляции и обеспечивает коммутацию сигналов от различных источников в соответствии с уровнем их приоритета.
Блок программного обмена PG-6104 не является самостоятельным устройством, для его корректной работы рекомендуется использовать контроллер ECS-6216P.
В устройстве предусмотрено 4 балансных линейных входа для подключения источников музыкальной трансляции, 4 балансных линейных входа для подключения источников приоритетного сигнала, 4 балансных линейных выхода. Индикаторы на передней панели отображают режим работы блока программного обмена.
В случае активизации приоритетного источника PG-6104 отключает 4 входа для музыкальной трансляции и транслирует на все 4 выхода сигнал от приоритетного источника. Контроллер ECS-6216P распределяет усиленный сигнал по зонам.
Предусмотрена возможность увеличения количества каналов музыкальной трансляции при использовании дополнительных блоков PG-6104. Также совместно с блоком программного обмена можно использовать блок тревожной сигнализации EP-6216.
Питание устройства осуществляется от контроллера системы оповещения ECS-6216P.
Конструкция блока PG-6104 предусматривает установку в стандартный 19' аппаратный шкаф.
Характеристики:
| Габаритные размеры (Ш×В×Г) | 482×44×323 мм |
| Габаритные размеры упаковки (Ш×В×Г) | 577×142×458 мм |
| Количество линейных выходов | 4 |
| Количество установочных мест | 1 U |
| Максимальная потребляемая мощность (24 В) | 1,5 Вт |
| Масса (нетто) | 3,04 кг |
| Масса оборудования с упаковкой | 4,28 кг |
| Назначение | блок управления системой |
| Напряжение питания | 24 В постоянного тока |
| Потребляемая мощность в дежурном режиме (24 В) | 1,5 Вт |
