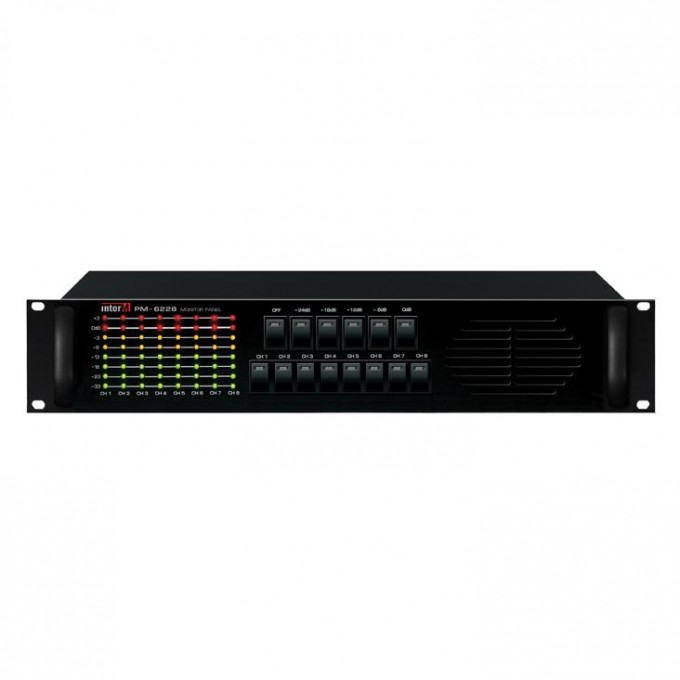

Функциональные блоки INTER-M PM-6228 80016

Блок монитора Inter-M PM-6228 предназначен для визуального и акустическогоконтроля аудио сигналов на трансляционных линиях. Для мониторингаустройство подключается, например, к выходам усилителей мощности или квыходам контроллера ECS-6216P.

Блок монитора PM-6228 имеет 8 входов для подключения линий трансляции, для каждого входа предусмотрены светодиодныеиндикаторы уровня сигнала. С помощью кнопок на передней панелипользователь может прослушать аудио сигнал на одном из входов с помощью встроенногомониторного громкоговорителя. При выборе линии трансляции длямониторинга на соответствующей кнопке селектора включается светодиодныйиндикатор.

Устройство обеспечивает наглядность при настройке системы ивозможность оценить уровень и качество сигнала, прослушать содержимоетрансляции, прежде чем выбрать зоны и подать сигнал на громкоговорители.

Оператор с помощью блока PM-6228 может контролировать сигналкак непосредственно на выходах усилителей мощности, так и после егораспределения по зонам трансляции. Во втором случае блок мониторапозволяет прослушивать содержимое трансляции в любой из зон, находясь водном помещении. Громкость прослушивания можно изменять в широкихпределах с помощью регулятора на передней панели устройства.

​Конструкция блока PM-6228 предусматривает установку встандартный 19' аппаратный шкаф. Питание осуществляется от блокаконтроля и распределения питания PD-6359.

Характеристики:
