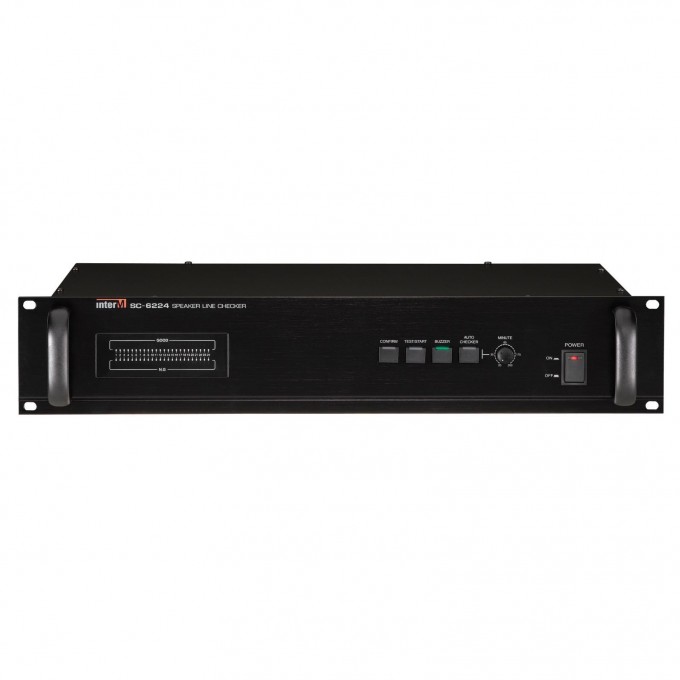

Функциональные блоки INTER-M SC-6224 80161

Блок контроля линий оповещения Inter-M SC-6224 предназначен длятестирования от 1-й до 24-х линий трансляции, выполняет контрольлиний на обрыв, короткое замыкание, замыкание на землю, изменениесопротивления.

Устройство контроля линий оповещения имеет удобную систему звуковой и световой индикации.

Используемая измерительная схемаSC-6224 может распознавать обрыв трансляционной линии, короткое замыкание и изменение импеданса на 10 или 20 %. Обнаружение любого из перечисленныхсостояний сопровождается включением звуковой сигнализации устройства.

Принцип работы блока контроля линий оповещения SC-6224 позволяетиспользовать его не только для контроля трансляционных линий, но и для любыхсоединительных линий, имеющих сопротивление в диапазоне 20...3000 Ом.

SC-6224 в составе системы оповещения6000-й серии имеет возможность сопряжения с компьютером через интерфейс RS-485.

Дистанционный мониторинг и управлениеSC-6224 осуществляется с помощью программного обеспечения MS-6100 илиMS-6800, входящего в комплект поставки головного оборудования системыоповещения.

Конструкция устройства предусматриваетустановку в стандартный 19' аппаратный шкаф.

Питание устройства контроля линий оповещения осуществляется от источника питанияпостоянного тока напряжением 24 В. В качестве источника питания может выступатьблок PD-6359 или BC-224-28.
